在石油管道系統中應用電伴熱進行防凍保溫是一項**成熟且關鍵的技術**，尤其在寒冷地區或輸送高凝點、高粘度油品時。其核心目標是**維持管道內介質溫度高于其傾點/凝點**，確保流動性和操作安全。以下是系統性的設計、選型、安裝和維護要點：
---
核心設計要素
1. **維持溫度確定**：
* **須***高于油品的凝點/傾點**（通常需留有5-10℃裕量）。
* 考慮停輸工況（如停電、檢修）下的**安全停留時間**及**再啟動溫度要求**。
2. **熱損失計算**：
* 準確計算管道（含閥門、法蘭、支撐等附件）在*****低環境溫度**及*****大風速**下的散熱量。
* 需考慮保溫層類型、厚度及老化因素（**保溫層是節能的關鍵！**）。
3. **伴熱帶選型**：
* ********自限溫伴熱帶**：
* 自動調節功率（溫度高時輸出降低，防過熱），適合復雜管線。
* 可交叉纏繞，安裝靈活。
* 啟動電流小，對電網沖擊小。
* **恒功率伴熱帶**：
* 適用于長距離、大管徑、維持溫度較高（>65℃）的場合。
* 需配合溫控器使用，防止過熱。
* **MI礦物絕緣加熱電纜**：
* 適用于**超高溫維持**（>200℃）、防爆等級極高或需耐機械損傷的場合（如埋地管道關鍵段）。
4. **防爆與防護等級**：
* 石油管道通常屬于**爆炸性危險區域**（Class I, Division 1/2, Group IIA/B/C）。
* **須***選用符合區域防爆認證（ATEX/IECEx/UL等）的伴熱帶及附件**（接線盒、溫控器、電源盒）。
* 外殼防護等級**不低于IP66**（防塵、防強噴水）。
5. **控制系統**：
* **溫控器/溫度傳感器**：監測管道溫度，控制伴熱帶通斷（恒功率帶必需）。
* **監控報警系統**：實時監測回路電流、絕緣電阻、溫度超限、斷路/短路故障，并報警。
* **冗余設計**：重要管道考慮備用電源（UPS/發電機）或雙回路伴熱。
---
安裝關鍵點

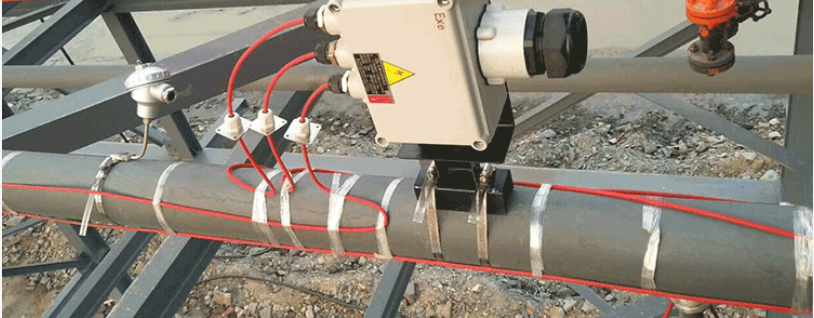

1. **伴熱帶鋪設方式**：
* **直鋪**：單/多根平行敷設在管道底部（***常用）。
* **纏繞**：用于小管徑、閥門、泵體、法蘭等散熱大的部位（計算好纏繞間距）。
* **確保與管道表面緊密接觸**（使用鋁箔膠帶或?qū)崮z泥填充縫隙）。
2. **附件處理**：
* **閥門/法蘭**：需額外增加伴熱長度或采用專用閥門伴熱盒。
* **支架/吊架**：避免伴熱帶受壓，使用隔熱墊塊減少“冷橋”散熱。
* **儀表引壓管**：須***單獨伴熱，防止凍堵影響測量。
3. **電氣安全**：
* **接地**：金屬編織屏蔽層須***可靠接地（防漏電及防干擾）。
* **密封**：防爆接線盒、尾端密封盒須***嚴格防水防爆。
* **機械防護**：易受損傷處加裝金屬套管或防護罩。
4. **保溫層施工**：
* **須***在伴熱帶安裝測試合格后進行**。
* 保溫材料需**干燥、完整覆蓋**，接縫嚴密（潮濕保溫層大幅降低效率且腐蝕管道）。
* 外保護層（鋁皮/不銹鋼）應防水、耐候。
---
運行與維護
1. **啟動檢查**：
* 冬季來臨前**全面測試**：絕緣電阻（≥20MΩ）、回路電阻、溫控器設定、報警功能。
* 首次通電時監測**啟動電流**是否正常（自限溫帶啟動電流約為穩態的1.5-2倍）。
2. **日常監控**：
* 定期檢查**控制系統顯示溫度、電流值**是否正常。
* 記錄能耗變化（異常增高可能預示保溫損壞或伴熱故障）。
3. **定期維護**：
* **每年至少1次全面檢修**：打開關鍵部位保溫，檢查伴熱帶護套是否老化、龜裂、機械損傷。
* 清潔接線盒內部，緊固端子，更換失效密封圈。
* 測試**故障回路**（接地故障、斷路報警等）。
4. **故障處理**：
* **斷電操作**！排查前須***切斷電源并掛牌上鎖（LOTO）。
* 常見故障：絕緣破損導致接地跳閘、尾端進水短路、溫控器失效、保溫層浸水失效。
---
風險與對策
| **風險** | **后果** | **預防/應對措施** |
|-------------------------|--------------------------|------------------------------------------|
| **保溫層破損/進水** | 熱損失劇增，能耗飆升 | 定期檢查外護層，及時修復；選用憎水保溫材料 |
| **伴熱帶機械損傷** | 短路/漏電，系統失效 | 安裝防護套管；避免踩踏；規范施工 |
| **溫控器失效** | 過熱損壞或低溫凍結 | 選用高可靠性產品；設置雙重溫控或超溫報警 |
| **電源中斷** | 管道凍結（尤其停輸時） | 配備UPS或備用發電機；設置低溫和停電報警 |
| **防爆密封失效** | 爆炸風險！ | 嚴格按防爆規范安裝；定期更換密封件 |
